Codice S.6430J SHAPE SEMI-CILINDRICA|Simes S.p.A.

S.6425H

S.6420N

Dati tecnici

immagine

dimensioni

Grigio Alluminio

Disegno tecnico dettagliato

.01

.14

DESCRIZIONE PRODOTTO

TIPOLOGIA
Apparecchio da installazione a parete. Grado di protezione IP 65

CARATTERISTICA DEI MATERIALI
Corpo in pressofusione di alluminio EN AB-47100 ad elevata resistenza all'ossidazione. Lavorazione di burattatura per la preparazione alla fase di verniciatura. Viti in acciaio trattate con un rivestimento anticorrosivo avanzato. Guarnizioni in silicone .
Verniciatura extra resistente:
Verniciatura per esterni extra resistente. Prodotto adatto per applicazioni in ambienti con alta umidità ZONA C5 (secondo UNI EN ISO 9223:2012).
Resistenza meccanica IK 10

PERFORMANCE ILLUMINOTECNICA
Diffusore di protezione in policarbonato. Rendimento --

INSTALLAZIONE E MANUTENZIONE
Cover di protezione con sistema di chiusura a clip. Nessuna vite in vista. L'apparecchio permette una regolazione di circa 5° per il perfetto allineamento del fascio luminoso sulla cornice della finestra.

CABLAGGIO
SHAPE già cablati con N°02x5,0 metri di cavo flessibile in gomma.
Classe di isolamento: CLASSE III
Colori disponibili: Bianco (cod.01), Grigio alluminio (cod.14) Peso: 0.6281 Kg Glow Wire test: --
Apparecchi forniti completi di modulo LED

SHAPE MODELLO REGISTRATO

Questo dispositivo è munito di moduli LED integrati. In caso di danneggiamento o malfunzionamento contattare il produttore per ricevere istruzioni addizionali su come sostituire il modulo led ed i relativi componenti. Il modulo led di questo dispositivo non può essere maneggiato dall'utente finale (Regolamento UE 874/2012).

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (EPREL - European Product Registry for Energy Labelling): G.

Modulo LED progettato conformemente al regolamento attuale di Lumen Maintenance (LM80) e Memorandum tecnico (TM21), in cui la qualità della luce è affidabile per la vita di 70.000 ore riferibili a L80 B10 Ta 25°C (50.000 ore riferibili a L80 B10 Ta 40°C). Durata vita Apparecchio min. 70.000 ore Ta 25°C, min. 50.000 ore Ta 40°C. Temperatura ambiente performance Tq 25°C. Temperatura ambiente operativa da -20°C a +50°C. Temperatura di stoccaggio da -20°C a +60°C.

GARANZIA
Tutti gli Articoli prodotti a partire dal 01/01/2026 sono coperti da una garanzia di 5 (cinque) anni contro difetti di fabbricazione e di conformità, alle condizioni e nei limiti previsti dalla documentazione ufficiale del produttore. Per i dettagli completi, le esclusioni e le modalità di attivazione della garanzia, fare riferimento al seguente link: www.simes.it/garanzia

SHAPE SEMI-CILINDRICA

Art. S.6430J

MODULO 1 LED RGBW W=3000K

Dati Tecnici Sorgente Luminosa

Tipo sorgente luminosa:	LED
Temperatura colore:	RGBW W=3000K
Flusso luminoso sorgente:	761lm
Flusso luminoso apparecchio:	58lm
Potenza della sorgente:	3W
Potenza totale assorbita apparecchio:	6.7W
Efficienza luminosa apparecchio:	9lm/W
Indice resa cromatica:	CRI 80
Deviazione standard della corrispondenza colore:	MacAdam step 3

Dati Tecnici Alimentazione

Corrente : NB: Utilizzare 1 Alimentatore per ogni Apparecchio	24Vdc
Dimmerazione:	DMX / RDM; PUSH Sincronizzazione PUSH: - Max 4 prodotti, distanza <15m; - Max 35 prodotti, distanza <300m con accessorio S.2490.

Dati Tecnici Temperature e Durata

Durata vita LED:	L80 B10 70.000h Ta 25°C L80 B10 50.000h Ta 40°C
Durata vita APPARECCHIO:	min. 70.000h Ta 25°C min. 50.000h Ta 40°C
Temperatura ambiente performance:	Tq 25°C
Temperatura ambiente operativa:	da -20°C a +50°C
Temperatura di stoccaggio:	da -20°C a +60°C

Dati Tecnici Installazione

Classe isolamento elettrico:	III
Grado di protezione IP:	IP65
Resistenza impatto:	IK10
Peso:	0.6281Kg
Cavo di alimentazione:	5m

GARANZIA

Tutti i prodotti Simes sono coperti da una garanzia estesa di 5 anni. Per le condizioni, consultare www.simes.it/garanzia

Documentazione

istruzioni di montaggio

.PDF

catalogo famiglia

.PDF

Dichiarazioni di conformità

Strumenti per la progettazione

Risorse professionali riservate ai soli utenti registrati Registrati qui

MODELLI 2D e 3D

BIM

Modello 2D

.DXF

Archicad

.LCF

Modello 3D

.3DS

Revit

.RFA+TXT

Modello 3D per 3D Studio Max

.MAX

SketchUp

CALCOLO ILLUMINOTECNICO

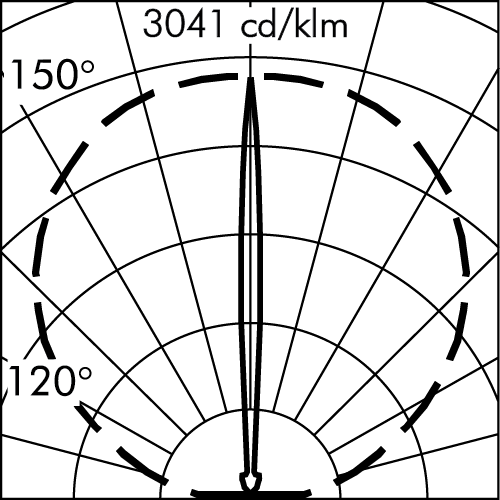

FOTOMETRIE

DIALux

Ies

.IES

Relux

Eulumdat

.LDT

SCARICA

loading zip file ...

Accessori

24V non dimmerabili

S.2400
ALIMENTATORE NON DIMMERABILE 35W 230Vac/24Vdc IP20

ALIMENTATORE 35W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE II SELV Dimensioni: 195 x 43 x 30,2 mm.

S.2401
ALIMENTATORE NON DIMMERABILE 60W 230Vac/24Vdc IP20

ALIMENTATORE 60W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE II SELV Dimensioni: 225 x 43 x 29,8 mm.

S.2402
ALIMENTATORE NON DIMMERABILE IN BOX PER LED 60W 230Vac/24Vdc IP55 MAX 5 USCITE

BOX IP55 60W 24Vdc
Dimensioni: 260 x 240 x 100 mm.
In entrata: N°2 pressacavi PG11
In uscita: N°5 pressacavi PG11
IP55 CLASSE II SELV

S.2403
ALIMENTATORE NON DIMMERABILE 100W 230Vac/24Vdc IP20

ALIMENTATORE 100W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE II SELV Dimensioni: 295 x 43 x 29,8 mm.

S.2404
ALIMENTATORE NON DIMMERABILE IN BOX PER LED 90W 230Vac/24Vdc IP55 MAX 5 USCITE

BOX IP55 90W 24Vdc
Dimensioni: 260 x 240 x 100 mm.
In entrata: N°2 pressacavi PG11
In uscita: N°5 pressacavi PG11
IP55 CLASSE II SELV

S.2405
ALIMENTATORE NON DIMMERABILE 60W 230Vac/24Vdc IP67

S.2406
ALIMENTATORE NON DIMMERABILE 90W 230Vac/24Vdc IP67

ALIMENTATORE 90W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE II SELV Dimensioni: 171 x 63 x 37,5 mm.

S.2407
ALIMENTATORE NON DIMMERABILE 14,4W 230Vac/24Vdc IP67

ALIMENTATORE 14,4W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. IP67 CLASSE II SELV Dimensioni: 79 x 38 x 25 mm.

S.2433
ALIMENTATORE NON DIMMERABILE 36W 230Vac/24Vdc IP67

ALIMENTATORE 36W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. IP67 CLASSE II SELV Dimensioni: 120 x 38 x 25 mm.

S.2445
ALIMENTATORE NON DIMMERABILE 120W 230Vac/24Vdc IP67

ALIMENTATORE 120W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE II SELV Dimensioni: 191 x 63 x 37,5 mm.

S.2446
ALIMENTATORE NON DIMMERABILE 320W 230Vac/24Vdc IP67

ALIMENTATORE 320W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. CLASSE I SELV Dimensioni: 252 x 90 x 43 mm.

S.3400
ALIMENTATORE NON DIMMERABILE 10W 230Vac/24Vdc IP20

ALIMENTATORE 10W 24Vdc
Ingresso: 230V Corrente Alternata
Uscita: 24V Corrente Continua.
Il numero massimo degli apparecchi collegabili dipende dalla somma delle singole potenze. Dimensioni: 120 x 35 x 20 mm.

S.3401
ALIMENTATORE NON DIMMERABILE IN BOX 10W 230Vac/24Vdc IP55 MAX 6 USCITE

BOX IP55 10W 24Vdc (Alimentatore elettronico S.3400 incluso)
Dimensioni: 230 x 210 x 80 mm.
In entrata: N°2 pressacavi PG11
In uscita: N°6 pressacavi PG11
IP55 CLASSE II

S.3425
ALIMENTATORE NON DIMMERABILE 230Vac/24Vdc 8W IP54

Può essere alloggiato nelle cassaforme per MINISKILL INCASSO tonda, quadrata e verticale. (Eseguire il cablaggio nella cassaforma garantendo adeguato isolamento IP). Dimensioni : 51mm x 31mm x h 21mm

Corrente non dimmerbili

S.2430
ALIMENTATORE NON DIMMERABILE MULTI-POTENZA 230V/250mA-700mA 20W oppure 24Vdc 16W IP20

MULTI-POTENZA 230V/250mA-700mA Potenza massima installabile 20W oppure 16W 230Vac/24Vdc Dimensioni 110mmx50mmx20mm IP20 CLASSE II SELV ! Attenzione ! Verificare sempre la tensione minima (Vf min) dei prodotti che verranno collegati a questo driver.

S.2435
ALIMENTATORE NON DIMMERABILE IN BOX IP67 230V/250mA-700mA 20W o 230Vac/24Vdc 16W IP67

MULTI-POTENZA 230V/250mA-700mA Potenza massima installabile 20W oppure 16W 230Vac/24Vdc Dimensioni 175,5mmx86,5mmx43mm IP67 CLASSE II SELV ! Attenzione ! Verificare sempre la tensione minima (Vf min) dei prodotti che verranno collegati a questo driver.

S.2453
MULTIZONE ZONE TOUCH PANEL PER RGBW/RGBCW/TUNABLE WHITE DMX

Il Touch Panel RGBCW è un dispositivo di comando intelligente progettato per offrire un controllo preciso e intuitivo dell’illuminazione DMX; Tunable White (TW), RGBW e RGBCW. Grazie alla tecnologia Bluetooth, permette una gestione semplice, affidabile e wireless (non da remoto). Attraverso la App dedicata, disponibile sia su App Store che su Google Play, è possibile configurare, programmare e controllare le funzioni del pannello in modo rapido e intuitivo direttamente dal proprio smartphone o tablet. Funzionalità principali: Controllo completo dei canali RGB + C + W o TW; Regolazione della luminosità e della temperatura di colore; Gestione multi-zona (fino ad un max. di 4) e creazione scenari personalizzati Comunicazione Bluetooth stabile e sicura Interfaccia touch in vetro temperato con design moderno ed elegante Il Touch Panel RGBCW rappresenta la soluzione ideale per applicazioni residenziali e professionali semplici che richiedono un controllo flessibile e affidabile dell’illuminazione.

S.3460
INDIRIZZATORE DMX512 / RDM

Permette l'indirizzamento automatico dei prodotti RGBW con il DMX integrato tramite il protocollo RDM. Una volta terminata la procedura di assegnazione degli indirizzi, questo accessorio può essere rimosso dall'impianto. IP20 Dimensioni 125mmx33mmx20mm
