TIPOLOGIA
Apparecchio da installazione a parete. Grado di protezione IP 65

CARATTERISTICA DEI MATERIALI

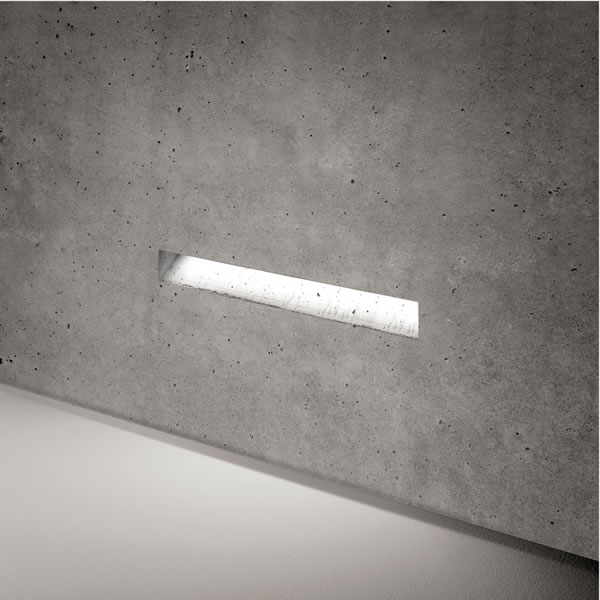

Ghost è un incavo luminoso che si ottiene tramite l'utilizzo di un'apposita cassaforma da ancorare al cassero prima del getto in calcestruzzo. L'articolo si compone di due elementi: la cassaforma e il corpo illuminante. La cassaforma in allumino è costituita a sua volta da due parti complementari: - una dima , che da forma all'incavo, e viene estratta insieme al cassero dopo aver completato il getto e aver rimosso le viti; - un involucro che rimane annegato all'interno del getto e che successivamente ospiterà il corpo illuminante. (La cassaforma viene fornita completa di tiranti, sistema di bloccaggio e adesivo da apporre sul cassero per definire il corretto posizionamento dell'incavo finale). Il corpo illuminante in alluminio pressofuso si ancora, tramite apposite viti, all'interno dell'involucro e rimane completamente nascosto nell'incavo.
Resistenza meccanica IK 10

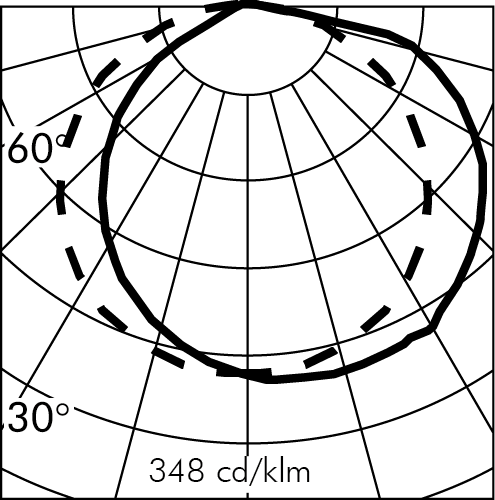

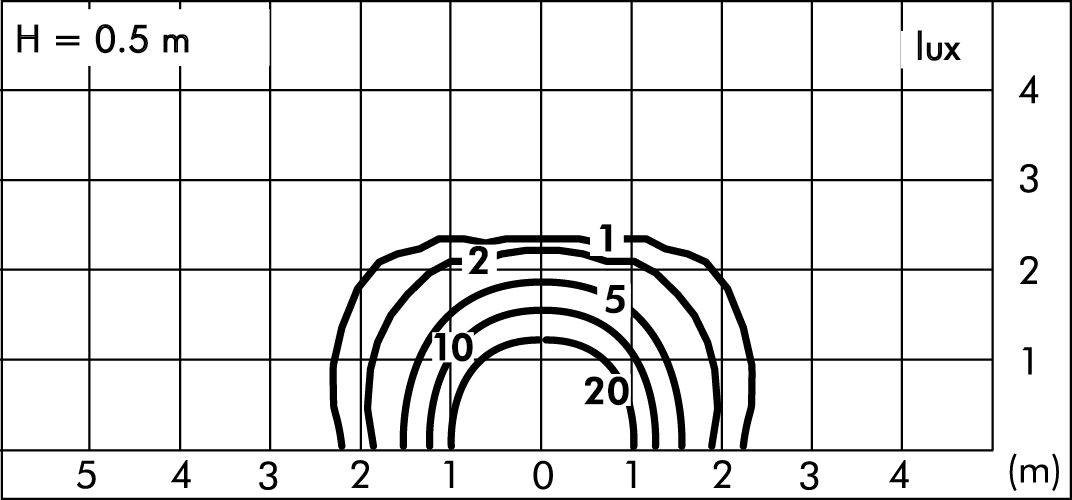

PERFORMANCE ILLUMINOTECNICA
Diffusore in vetro temprato e puntinato. Sorgente luminosa, con posizione lampada fissa. Rendimento --

INSTALLAZIONE E MANUTENZIONE
Adatto per muri in cemento armato. Questo prodotto viene realizzato sul cantiere con procedure artigianali durante il getto di muri in cemento; pertanto piccole imperfezioni causate dalla scarsa accuratezza del getto, avvallamenti della superficie, cricche presenti e future, differenze di tonalità di colore e variazioni nel tempo, ne testimoniano l'unicità e la speciale manifattura artigianale. Tutte le versioni di Ghost Lineare possono essere collegate in cascata per ottenere incavi luminosi continui. Nel conteggio degli articoli necessari per raggiungere la lunghezza desiderata è consigliato partire utilizzando multipli di Ghost Lineare nella versione più lunga e successivamente aggiungere le versioni più corte come eventuali terminali. Sfruttando le 4 lunghezze standard disponibili a catalogo è possibile coprire qualsiasi casistica ottenendo uno scarto massimo di 22 cm. Lo scarto può essere ripartito all'inizio e alla fine del muro come spazio di stacco tra le estremità del manufatto e l'incavo luminoso (considerare almeno 5 cm come spazio di stacco). Per facilitare l'esecuzione è necessario utilizzare la dima di foratura disponibile come accessorio per ogni versione di Ghost lineare. Per ogni versione utilizzata è necessaria una sola dima. Consultare un ingegnere strutturista per calcolare una adeguata armatura e spessore del muro da realizzare, tenendo conto che GHOST LINEARE IN ESECUZIONE LINEA CONTINUA è un taglio lineare e continuo profondo 9cm.
CABLAGGIO
Cablato con 6m di cavo H05RN-F.
Classe di isolamento: CLASSE II
Colori disponibili: Cemento utilizzato per il getto. Peso: 2.3886 Kg Glow Wire test: --
Apparecchi forniti completi di modulo LED

GHOST BREVETTATO, MODELLO REGISTRATO

Questo dispositivo è munito di moduli LED integrati. In caso di danneggiamento o malfunzionamento contattare il produttore per ricevere istruzioni addizionali su come sostituire il modulo led ed i relativi componenti. Il modulo led di questo dispositivo non può essere maneggiato dall'utente finale (Regolamento UE 874/2012).

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (EPREL - European Product Registry for Energy Labelling): D.

Modulo LED progettato conformemente al regolamento attuale di Lumen Maintenance (LM80) e Memorandum tecnico (TM21), in cui la qualità della luce è affidabile per la vita di 70.000 ore riferibili a L80 B10 Ta 25°C (50.000 ore riferibili a L80 B10 Ta 40°C). Durata vita Apparecchio min. 70.000 ore Ta 25°C, min. 50.000 ore Ta 40°C. Temperatura ambiente performance Tq 25°C. Temperatura ambiente operativa da -20°C a +50°C. Temperatura di stoccaggio da -20°C a +60°C.

APPARECCHIATURE ELETTRONICHE SENSIBILI A SOVRATENSIONE.
Si raccomanda di installare nell’impianto elettrico dispositivi di protezione contro le sovratensioni "SPD". I dispositivi di protezione prevengono l’intensità di questi fenomeni, proteggendo gli apparecchi dal rischio che vengano danneggiati e prolungandone la vita. Gli apparecchi di illuminazione per esterni sono soggetti a tutti i tipi di disturbi elettrici permanenti, temporanei o transitori. Tali disturbi possono creare danni permanenti o guasti che ne compromettono le prestazioni e la durata. Il dispositivo di protezione da sovratensioni (forniti da SIMES) è utilizzato per limitare l’effetto distruttivo di questi fenomeni. Deve essere previsto per ogni apparecchio di illuminazione, un dispositivo di protezione ad una distanza non superiore a 10m. Per un corretto coordinamento delle protezioni deve essere previsto anche un dispositivo di protezione contro le sovratensioni all’interno del quadro elettrico di alimentazione dell’impianto (la scelta di quest’ultimo è a carico del progettista e non è fornito da SIMES).
