technische Daten
Abmessungen

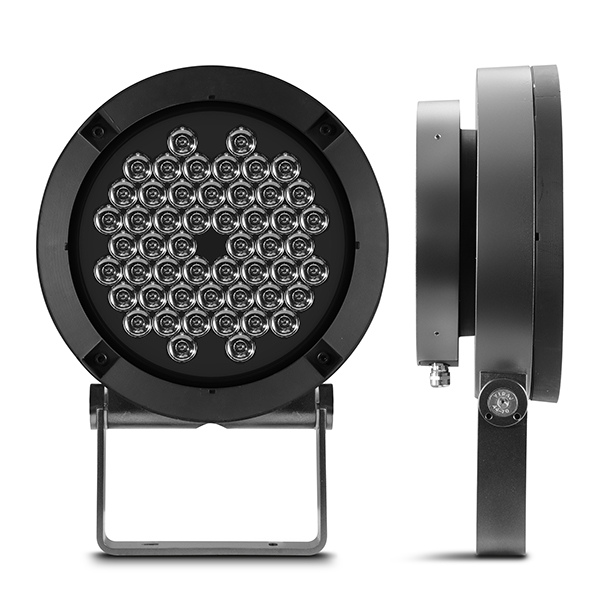

product image or product dimension
Anthrazitgrau
Detaillierte technische Zeichnung
.24
fascio luce

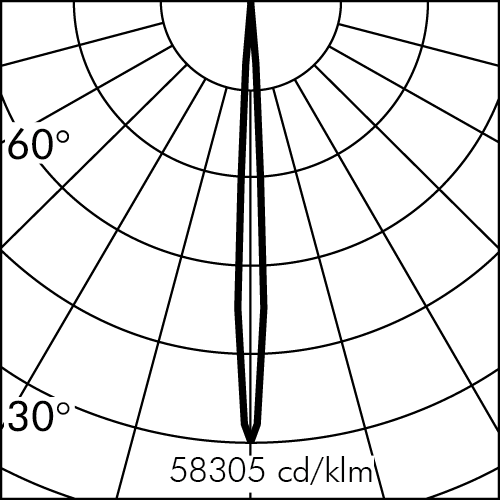

fotometria

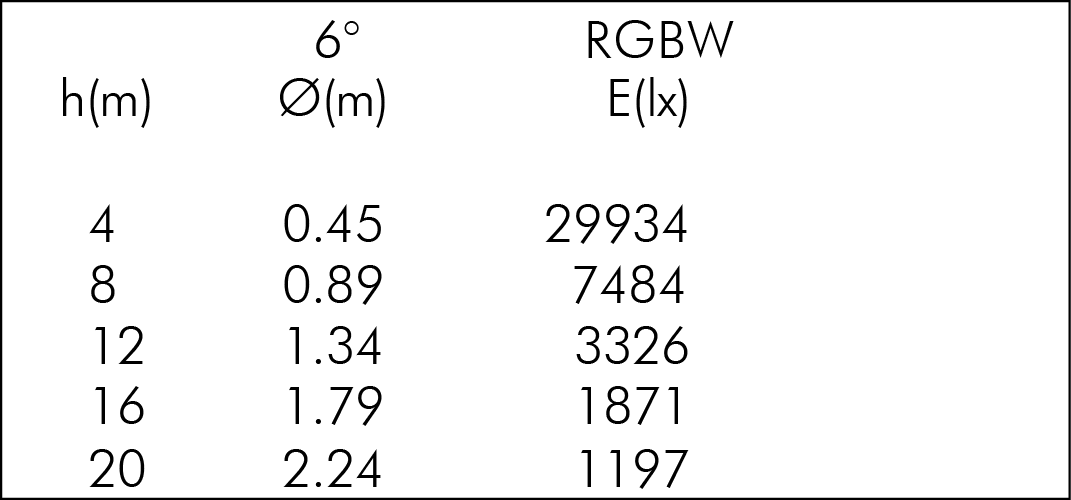

tablux
* Photometrische Daten @ R+B+G+W
Produktbeschreibung
PRODUKTTYP
Scheinwerfer. IP Klasse: IP 66

MATERIALEIGENSCHAFTEN
Gehäuse aus kupferfreiem Aluminiumdruckguss mit hoher Korrosionsresistenz EN AB-44300. Gleitschleifen als Vorbehandlung zur Lackierung. Innensechskantschrauben aus Stahl mit Schutzschicht gegen Kontaktkorrosion. Vorbehandelte Silikondichtungen.
Pulverbeschichtung mit hoher Resistenz:
Extra widerstandsfähige Außenbeschichtung. Produkt geeignet für Anwendungen in Umgebungen mit hoher Luftfeuchtigkeit, ZONE C5 (gemäß UNI EN ISO 9223:2012).
Mechanische Belastbarkeit IK 10

MATERIALEIGENSCHAFTEN
Dank der Verwendung austauschbarer Filter, die die Form und Breite des Lichtstrahls ändern können, bietet Pointer eine bemerkenswerte Lichtflexibilität. Das optische System ist mit Scharnieren und unverlierbaren Schrauben ausgestattet, damit Filter leicht ausgetauscht oder hinzugefügt werden können. Gehärtetes Klarglas 6mm POINTER, 8mm MEGAPOINTER Dicke. Betriebswirkungsgrad --

INSTALLATION UND UNTERHALTUNG
Die vorverdrahtete Wandplatte mit ihrem automatischen Schnellverbinder ermöglicht einen schnellen und sicheren Installations- und Wartungsprozeß.

VERKABELUNG
Für die Ansteuerung von RGBW 230V DMX-Produkten empfehlen wir die Verwendung des Zubehörs S.3460 RDM ADRESSER oder ähnliches. Verwenden Sie dann den DMX CONTROLLER S.2450/S.2451 zur Programmierung der Lichtszenen. Lieferung mit Neopren-Kabel H05RN-F 0,5m und Steckverbinder + N°2 DMX-Kabel 0,5m und Steckverbinder. Isolation: SCHUTZKLASSE II . Verfügbare Farben: Anthrazitgrau (cod.24). Gewicht: 18.8445 Kg Glühdrahttest: --
Inklusive LED-Platineneinheit
Design geschützt

Diese Leuchte ist geeignet für LED-Module. Die LED-Module wird verkauft mit einem Leuchtmittel der Energieklasse.

LED Module der aktuellen Verordnung im Bereich Lumen Maintenance (LM80) und Technischen Memorandum (TM21) gemäß; die Lichtqualität entspricht einem Lebensdauer von 70.000 Std. bezogen auf LB80 B10 (50.000 Std. bezogen auf LB80 B10 Ta 40°C). Leuchtenlebensdauer min. 70.000 Std Ta 25°C, min. 50.000 Std Ta 40°C. Betriebsumgebungstemperatur Performance Tq 25°C. Betriebsumgebungstemperatur von -20°C bis +50°C. Lagertemperatur von -20°C bis +60°C.

ÜBERSPANNUNGSEMPFINDLICHE ELEKTRONISCHE GERÄTE.
Wir empfehlen den Einbau von Überspannungsschutzgeräten "SPD" in die elektrische Anlage. Schutzvorrichtungen verhindern die Intensität dieser Phänomene, schützen die Geräte vor dem Risiko, beschädigt zu werden, und verlängern die Lebensdauer. Außenleuchten sind allen Arten von permanenten, temporären oder transienten elektrischen Störungen ausgesetzt. Solche Störungen können zu dauerhaften Schäden oder Ausfällen führen, die die Leistung und Haltbarkeit beeinträchtigen. Die Überspannungsschutzvorrichtung (von SIMES geliefert) wird verwendet, um die zerstörerische Wirkung dieser Phänomene zu begrenzen. Wir schlagen vor, dass jede Leuchte an ein Schutzgerät in nicht mehr als 10 m Entfernung angeschlossen werden muss. Für eine korrekte Koordination der Schutzvorrichtungen muss auch eine Überspannungsschutzvorrichtung innerhalb der Schalttafel des Systems vorhanden sein (die Auswahl dieses Geräts muss vom Elektrokonstrukteur durchgeführt werden und wird nicht von SIMES geliefert).

GARANTIE
Alle ab dem 01.01.2026 produzierten Artikel sind durch eine 5-jährige Garantie gegen Herstellungs- und Konformitätsmängel abgedeckt, gemäß den Bedingungen und innerhalb der in der offiziellen Dokumentation des Herstellers festgelegten Grenzen. Für vollständige Details, Ausschlüsse und die Modalitäten zur Aktivierung der Garantie verweisen wir auf den folgenden Link: www.simes.it/garantie
MEGAPOINTER 52LED RGBW
Art. S.2743J
MODUL 52 LED RGBW W=3000K
Technische Daten - Lichtquellentyp
Lichtquellentyp: LED
Farbtemperatur: RGBW W=3000K
Lichtquellenlichtstrom: 13789lm
Leuchtenlichtstrom: 8220lm
Lichtquellenleistung: 122.9W
Leuchtenleistung: 142.3W
Leuchten-Lichtausbeute: 58lm/W
ULR: 0%
BUG: B3 - U0 - G0
CIE Flux Code: 99 100 100 100 100
Farbwiedergabeindex: CRI 80
Standardabweichung der Farbabstimmung: MacAdam step 3
Technische Daten - Energieversorgung
Spannung (AC): 220-240Vac
Spannung (DC): 254-375V
Dimmen: DMX / RDM
Technische Daten für Temperatur und Lebensdauer
LED Lebensdauer: L80 B10 70.000h Ta 25°C L80 B10 50.000h Ta 40°C
LEUCHTE Lebensdauer: min. 70.000h Ta 25°C min. 50.000h Ta 40°C
Betriebsumgebungstemperatur Performance: Tq 25°C
Betriebsumgebungstemperatur: da -20°C a +50°C
Lagertemperatur: da -20°C a +60°C
Technische Daten - Installation
Elektrische Schutzklasse: II
Schutzart IP: IP66
Mechanische Schlagfestigkeit: IK10
Gewicht: 18.8445Kg
Netzkabel: 0.25m
GARANTIE
Alle Simes-Produkte sind durch eine erweiterte 5-jährige Garantie abgedeckt. Für die Bedingungen siehe www.simes.it/garantie
Dieser Code kann als Pointer Mastleuchte nur mit dem entsprechenden Zubehör installiert werden
+ BENÖTIGTES ZUBEHÖR FÜR POINTER MASTLEUCHTE (16)
Flansch für Montage an Masten
 S.1018
FLANSCH FÜR MASTANBAU Ø von 102mm
Flansch aus Aluminiumdruckguß nur für Maste mit Ø von 102mm geeignet. Der Flansch kann mit maximal 2 Flutern-einem auf jeder Seite - verwendet werden.
 S.1072
POLE TOP BRACKET FOR POINTER AND MEGAPOINTER
Galvanized and painted steel pole-top bracket, suitable for the installation of 4+4 Pointer floodlights or 2+2 Megapointer floodlights, which can be positioned both on the upper and lower sides of the bracket. Fixing hardware for mounting the floodlights to the bracket is included. The bracket is equipped with a Ø108 mm spigot, designed for insertion into a Ø120 mm pole. The bracket is fixed to the pole using no. 2 screws, included; the pole must be drilled on site.
 S.1239
FLANSCH FÜR MASTANBAU Ø von 120mm
Flansch aus Aluminiumdruckguß nur für Maste mit Ø von 120mm geeignet. Der Flansch kann mit maximal 2 Flutern-einem auf jeder Seite - verwendet werden.
Masten Bodeneinbau
 S.2814
ZYLINDRISCHER MAST H 4,5m D 102mm, BODENEINBAUMONTAGE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40. Gesamthöhe des Mastes = 5,00m. Länge des Erdstücks 0,5m. Ausgerüstet mit Inspektionstür und Anschlußkasten.

Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2815
ZYLINDRISCHER MAST H 6,44m D 102mm BODENEINBAUMONTAGE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40. Gesamthöhe des Mastes = 7,24m. Länge des Erdstücks 0,8 m. Ausgerüstet mit Inspektionstür und Anschlußkasten.

Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2817
ZYLINDRISCHER MAST H 8,5m D 168mm- D102mm, BODENEINBAUMONTAGE

Mastes in zwei getrennten Abschnitten durchgeführt, während der Installation, unter Verwendung der mitgelieferten Schrauben, zusammenbauen. Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40.
Gesamthöhe des Mastes = 9,30 m.
Länge des Erdstücks: 1,0 m.

Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.


Ausgerüstet mit Inspektionstür und Anschlußkasten.

 S.2819
ZYLINDRISCHER MAST H 8,5m D 168mm- D102mm, BODENEINBAUMONTAGE

Mastes in zwei getrennten Abschnitten durchgeführt, während der Installation, unter Verwendung der mitgelieferten Schrauben, zusammenbauen. Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40.
Gesamthöhe des Mastes = 9,30 m.
Länge des Erdstücks: 1,0 m.

Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.


Ausgerüstet mit Inspektionstür und Anschlußkasten.

 S.2823
ZYLINDRISCHER MAST H 3,5m D 102mm, BODENEINBAUMONTAGE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40. Gesamthöhe des Mastes = 4,00m. Länge des Erdstücks 0,5m. Ausgerüstet mit Inspektionstür und Anschlußkasten.

Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2826
ZYLINDRISCHER MAST H 4,2m Ø120mm MIT ERDSTÜCK

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40.
Gesamthöhe des Mastes = 4,80 m.
Länge des Erdstücks: 0,6 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.

Die Abmessungen des benötigten Betonsockels können anhand der nationalen Landesnormen und Bodenverhältnisse berechnet werden.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

Cap COPE2826PVC.09 already installed.

 S.2829
ZYLINDRISCHER MAST H 6,0m Ø120mm MIT ERDSTÜCK

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40.
Gesamthöhe des Mastes = 6,80 m.
Länge des Erdstücks: 0,6 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.

Die Abmessungen des benötigten Betonsockels können anhand der nationalen Landesnormen und Bodenverhältnisse berechnet werden.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

Cap COPE2826PVC.09 already installed.

Masten Mit Erdspieß
 S.2820
ZYLINDRISCHER MAST H 3,5m Ø102mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäss der Normen UNI EN 40.
Gesamthöhe des Mastes = 3,50 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2821
ZYLINDRISCHER MAST H 4,5m Ø102mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäss der Normen UNI EN 40.
Gesamthöhe des Mastes = 4,50 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2822
ZYLINDRISCHER MAST H 6,44m Ø102mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäss der Normen UNI EN 40.
Gesamthöhe des Mastes = 6,44 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2830
ZYLINDRISCHER MAST H 8,50m Ø168-102mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäss der Normen UNI EN 40.
Gesamthöhe des Mastes = 8,50 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

 S.2846
ZYLINDRISCHER MAST H 4,2m Ø120mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäss der Normen UNI EN 40.
Gesamthöhe des Mastes = 4,20 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

Cap COPE2826PVC.09 already installed.

 S.2848
ZYLINDRISCHER MAST H 6,0m Ø120mm MIT MONTAGEPLATTE

Mast und Sockel aus verzinktem Stahl, polyesterpulverbeschichtet mit hoher Beständigkeit gegen UV-Strahlung und Korrosion. Verzinkung, Abschnitte und Dicke gemäß der Normen UNI EN 40.
Gesamthöhe des Mastes = 6,00 m.
Ausgerüstet mit Inspektionstür und Anschlußkasten.

MINISLOT AVANTGARDE INSTALLIERT AUF MAST S.2848:
Gesamthöhe der Komplettleuchte = 7,13 m.


Doppelte Pulverbeschichtung mit hoher Resistenz: PRE POLYMERISATION Vorbereitungsprozess zur Polymerisation mittels eines zinkahaltingen Epoxidpulvers zur Erhöhung der Lackhaftung mit erhöhter Beständigkeit gegen Oxidation; POLYMERISATION Die finale Pulverlackierung mittels Polyesterpulvers, das sich durch eine hohe Resistenz gegen UV-Strahlung und raue Witterungsbedingungen auszeichnet. Widerstandsfähigkeit im Salznebeltest 1500 St.

Cap COPE2826PVC.09 already installed.
